Productdetails
Plaats van herkomst: China
Merknaam: JIAYAO/RUNXI/OEM/ODM
Certificering: ISO 9001
Modelnummer: Vinnige koppeling met camlock
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 stuk
Prijs: US$ 1
Betalingscondities: L/C, D/P, T/T
Verbinding: |
Mannetje & Wijfje |
Structuur: |
Controle |
Flexibel of stijf: |
Rigid |
Materiaal: |
Roestvrij staal/Koper/Aluminium |
Standaard: |
Standaard |
Naam van het product: |
camlock koppeling |
Verbinding: |
Mannetje & Wijfje |
Structuur: |
Controle |
Flexibel of stijf: |
Rigid |
Materiaal: |
Roestvrij staal/Koper/Aluminium |
Standaard: |
Standaard |
Naam van het product: |
camlock koppeling |
met een vermogen van niet meer dan 50 Wook wel cam- en groefkoppelingen genoemd, zijn een soort snel ontkoppelende koppeling die gewoonlijk in industriële toepassingen wordt gebruikt voor de overdracht van vloeistoffen, poeders en korrels.
Camlock fittings zijn koppelingen die gebruikers in staat stellen snel een buis, slang of buis aan te sluiten of los te koppelen zonder gereedschap.Deze koppelingen bestaan uit een gegroeveerde mannelijke adapter en een vrouwelijke cam koppel met handgrepen of armen.

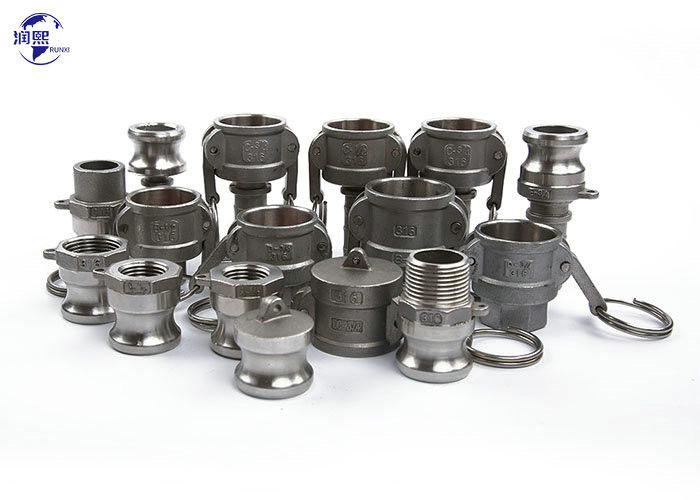

Bestaat uit twee hoofdonderdelen:de mannelijke adapter (ook bekend als de "cam" of "male end") en de vrouwelijke koppeling (ook bekend als de "groove" of "female end").
Soorten:A, B, C, D, E, F, DC, DP
Materiaal:304/316 roestvrij staal, koper, aluminium, PP
Deze camlock-installatie van type A (Cam and Groove) heeft aan de ene kant een mannelijke camlock-snelkoppeling en aan de andere kant een vrouwelijke NPT-draad.De mannelijke camlock kant van deze koppeling zal alleen bevestigen aan een vrouwelijke camlockDe vrouwelijke draadkant wordt aangesloten op een mannelijke NPT (National Pipe Tapered) draadpijp.
De behuizing van deze cam- en groevenbehuizing is gemaakt van aluminium.Buna-N-dichtingen zijn brandstofbestendig., olie en andere chemicaliën.
| Deel nr. |
Nominale Grootte |
Psi | Code | Maateenheid: in |
Draad Grootte |
||||
| Een | B. | C | D | E | T | ||||
| CAM-07-A-AL | 3/4' | 250 | A75 | 1.28 | 1.02 | 1.61 | 1.26 | 0.85 | 3/4' |
| CAM-10-A-AL | 1' | 250 | A100 | 1.52 | 1.37 | 2.03 | 1.44 | 0.93 | 1' |
| CAM-12-A-AL | 1-1/4' | 250 | A125 | 1.91 | 1.57 | 2.17 | 1.79 | 1.10 | 1-1/4' |
| CAM-15-AAL | 1-1/2' | 250 | A150 | 2.20 | 1.61 | 2.20 | 2.10 | 1.42 | 1-1/2' |
| CAM-20-A-AL | 2' | 250 | A200 | 2.60 | 1.81 | 2.32 | 2.48 | 1.73 | 2' |
| CAM-25-A-AL | 2-1/2' | 150 | A250 | 3.15 | 1.97 | 2.68 | 2.98 | 2.13 | 2-1/2' |
| CAM-30-A-AL | 3' | 125 | A300 | 3.78 | 2.01 | 2.82 | 3.60 | 2.87 | 3' |
| CAM-40-A-AL | 4' | 100 | A400 | 4.82 | 2.12 | 2.91 | 4.70 | 3.68 | 4' |
| CAM-60-A-AL | 6' | 75 | A600 | 7.13 | 2.26 | 3.14 | 6.94 | 5.98 | 6' |
Dit type B-aluminium camlocksysteem heeft aan de ene kant een vrouwelijke camlock (cam en groove) snelkoppeling en aan de andere kant een mannelijke NPT-koppeling.De vrouwelijke camlock kant van deze koppeling zal alleen bevestigen aan een mannelijke camlockDe mannelijke draadkant wordt aangesloten op een vrouwelijke NPT (National Pipe Tapered) draadpijp.
Deze aluminium cam slot is lichtgewicht en bestand tegen slijtage corrosie en sommige chemicaliën.Deze afdichting is gemaakt van NBR (Buna-N) rubberBuna-N-dichtingen zijn bestand tegen brandstof, olie en andere chemicaliën.
| Deel nr. |
Nominale Grootte |
Werkdruk: PSI | Maateenheid: in | Grootte van het NPT | ||||||||
| AL | BR | PP | NG | SS | Een | B. | C | D | E | T | ||
| CAM-07-B-XX | 3/4' | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | 3/4' |
| CAM-10-B-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1' |
| CAM-12-B-XX | 1-1/4' | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.79 | 2.58 | 1-1/4' |
| CAM-15-B-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2' |
| CAM-20-B-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.96 | 3.03 | 2' |
| CAM-25-B-XX | 2-1/2' | 150 | 150 | 100 | - | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2-1/2' |
| CAM-30-B-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| CAM-40-B-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-B-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.61 | 4.09 | 6 " |
Deze camlock-installatie van type C (Cam and Groove) heeft aan de ene kant een vrouwelijke camlock-snelkoppeling en aan de andere kant een slangstaaf.De vrouwelijke camlock kant van deze koppeling zal alleen bevestigen aan een mannelijke camlockDe slangstaaf zal aansluiten op de slang.
De behuizing van deze cam- en groevenbehuizing is gemaakt van aluminium.Buna-N-dichtingen zijn brandstofbestendig., olie en andere chemicaliën.
| Deel nr. |
Nominale Grootte |
Werkdruk: PSI | Maateenheid: in | ||||||||
| AL | BR | PP | NG | SS | Een | B. | C | D | E | ||
| CAM-07-C-XX | 3/4' | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 0.56 | 0.85 | 3.19 |
| CAM-10-C-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 0.75 | 1.08 | 3.74 |
| CAM-12-C-XX | 1-1/4' | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.00 | 1.34 | 4.04 |
| CAM-15-C-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.20 | 1.56 | 4.59 |
| CAM-20-C-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 1.63 | 2.06 | 5.30 |
| CAM-25-C-XX | 2-1/2' | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.09 | 2.62 | 5.61 |
| CAM-30-C-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.54 | 3.06 | 5.91 |
| CAM-40-C-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 3.35 | 4.06 | 6.40 |
| CAM-60-C-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 5.63 | 6.06 | 9.22 |
Deze camlock-installatie van type D (Cam and Groove) heeft aan de ene kant een vrouwelijke camlock-snelkoppeling en aan de andere kant een vrouwelijke NPT-koppeling.De vrouwelijke camlock kant van deze koppeling zal alleen bevestigen aan een mannelijke camlockDe vrouwelijke draadkant wordt aangesloten op een mannelijke NPT (National Pipe Tapered) draadpijp.
De behuizing van deze cam- en groevenbehuizing is gemaakt van aluminium.Buna-N-dichtingen zijn brandstofbestendig., olie en andere chemicaliën.
| Deel nr. |
Nominale Grootte |
Werkdruk: PSI | Maateenheid: in | Grootte van het NPT | ||||||||
| AL | BR | PP | NG | SS | Een | B. | C | D | E | T | ||
| CAM-07-D-XX | 3/4' | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | 3/4' |
| CAM-10-D-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1' |
| CAM-12-D-XX | 1-1/4' | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.87 | 2.66 | 1-1/4' |
| CAM-15-D-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2' |
| CAM-20-D-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.93 | 3.00 | 2' |
| CAM-25-D-XX | 2-1/2' | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2-1/2' |
| CAM-30-D-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| CAM-40-D-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-D-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.46 | 3.93 | 6 " |
Deze E-type camlock (Cam and Groove) bevestiging heeft aan de ene kant een mannelijke snelkoppeling en aan de andere kant een slangenstaaf.De slang staaf kant kan worden bevestigd aan slang.
De behuizing van deze cam- en groefbevestiging is gemaakt van aluminium.Deze kam- en groefbevestigingen zijn geschikt voor gebruik met water, hydraulische oliën, koelmiddelen, benzine en andere aardolieprodukten.
| Deel nr. |
Nominale Grootte |
Werkdruk: PSI | Maateenheid: in | |||||||||
| AL | BR | PP | NG | SS | Een | B. | C | D | E | F | ||
| CAM-07-E-XX | 3/4' | 250 | 250 | 125 | 125 | 250 | 1.26 | 0.85 | 0.56 | 0.85 | 3.36 | 1.14 |
| CAM-10-E-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.44 | 0.93 | 0.75 | 1.08 | 3.97 | 1.34 |
| CAM-12-E-XX | 1-1/4' | 250 | 250 | 125 | 125 | 250 | 1.79 | 1.10 | 1.00 | 1.34 | 4.29 | 1.57 |
| CAM-15-E-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.10 | 1.42 | 1.20 | 1.59 | 4.86 | 1.67 |
| CAM-20-E-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.48 | 1.73 | 1.63 | 2.09 | 5.59 | 1.91 |
| CAM-25-E-XX | 2-1/2' | 150 | 150 | 100 | 100 | 150 | 2.98 | 2.13 | 2.09 | 2.60 | 5.93 | 1.97 |
| CAM-30-E-XX | 3' | 125 | 125 | 75 | 75 | 125 | 3.60 | 2.87 | 2.54 | 3.13 | 6.18 | 2.05 |
| CAM-40-E-XX | 4' | 100 | 100 | 50 | 50 | 100 | 4.70 | 3.68 | 3.35 | 4.06 | 6.71 | 2.17 |
| CAM-60-E-XX | 6' | 75 | 75 | - | - | 75 | 6.94 | 5.98 | 5.63 | 6.06 | 9.87 | 2.26 |
Deze F-type camlock (Cam and Groove) -installatie heeft aan de ene kant een mannelijke camlock-snelverbindingsadapter en aan de andere kant mannelijke NPT-theds.De mannelijke camlock kant van deze koppeling zal alleen bevestigen aan een vrouwelijke camlockDe mannelijke draaide zijde wordt aangesloten op de vrouwelijke NPT (National Pipe Tapered) draaide pijp.
De behuizing van deze cam- en groefbevestiging is gemaakt van aluminium.Deze kam- en groefbevestigingen zijn geschikt voor gebruik met water, hydraulische oliën, koelmiddelen, benzine en andere aardolieprodukten.
| Deel nr. |
Nominale Grootte |
Werkdruk: PSI | Maateenheid: in | Grootte van het NPT | |||||||
| AL | BR | PP | NG | SS | Een | B. | C | D | |||
| CAM-07-F-XX | 3/4' | 250 | 250 | 125 | 125 | 250 | 1.28 | 0.85 | 1.26 | 2.17 | 3/4' |
| CAM-10-F-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.52 | 0.93 | 1.44 | 2.67 | 1' |
| CAM-12-F-XX | 1-1/4' | 250 | 250 | 125 | 125 | 250 | 1.85 | 1.10 | 1.79 | 3.07 | 1-1/4' |
| CAM-15-F-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.20 | 1.42 | 2.10 | 2.99 | 1-1/2' |
| CAM-20-F-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.56 | 1.73 | 2.48 | 3.29 | 2' |
| CAM-25-F-XX | 2-1/2' | 150 | 150 | 100 | - | 150 | 3.15 | 2.13 | 2.98 | 3.82 | 2-1/2' |
| CAM-30-F-XX | 3' | 125 | 125 | 75 | 75 | 125 | 3.74 | 2.87 | 3.60 | 3.92 | 3' |
| CAM-40-F-XX | 4' | 100 | 100 | 50 | 50 | 100 | 4.82 | 3.68 | 4.70 | 4.17 | 4' |
| CAM-60-F-XX | 6' | 75 | 75 | - | - | 75 | 7.13 | 5.98 | 6.94 | 4.74 | 6 " |
Deze DC-camlock-installatie (Cam and Groove) heeft een vrouwelijke snelkoppeling die wordt bevestigd aan een standaard mannelijke cam- en groove-koppeling.
De aluminium cam slot fittings zijn lichtgewicht en zijn bestand tegen corrosie en slijtage.Buna-N-dichtingen zijn brandstofbestendig.De kammen zijn gemaakt van roestvrij staal en bevatten twee vergrendelingspinnen.
| Deel nr. |
Nominale Grootte |
Werkdruk: PSI | Maateenheid: in | ||||||
| AL | BR | PP | NG | SS | Een | B. | C | ||
| De in punt 1 vermelde parameters zijn van toepassing: | 3/4' | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 |
| De in punt 1 vermelde parameters worden in de tabel weergegeven. | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 |
| De in punt 1 bedoelde maatregelen zijn van toepassing op: | 1-1/4' | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 |
| De in punt 1 bedoelde gegevens moeten worden verzameld. | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 |
| CAM-20-DC-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.03 |
| CAM-25-DC-XX | 2-1/2' | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 |
| CAM-30-DC-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 |
| De in punt 1 vermelde parameters zijn van toepassing: | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 |
| CAM-60-DC-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 |
Dit type DP mannelijke camlock (Cam and Groove) bevestiging heeft een mannelijke snelle aansluitadapter die wordt bevestigd aan een standaard vrouwelijke cam en groove koppeling.De cam- en groefstofstop die wordt gebruikt om het einde van een pijp of slang aan te sluiten met een vrouwelijke cam- en groefcoupler.
Het lichaam is gemaakt van aluminium. Aluminium cam slot fittings zijn lichtgewicht en zijn bestand tegen corrosie en slijtage. Deze cam en groove fittings zijn geschikt voor gebruik met water, hydraulische oliën,koelmiddelen, benzine en andere aardolieprodukten.
| Deel nr. |
Nominale Grootte |
Werkdruk: PSI | Maateenheid: in | ||||||
| AL | BR | PP | NG | SS | Een | B. | C | ||
| CAM-07-DP-XX | 3/4' | 250 | 250 | 125 | 125 | 250 | 1.02 | 1.26 | 1.50 |
| CAM-10-DP-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.37 | 1.44 | 2.06 |
| CAM-12-DP-XX | 1-1/4' | 250 | 250 | 125 | 125 | 250 | 1.57 | 1.79 | 2.26 |
| CAM-15-DP-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 1.61 | 2.10 | 2.24 |
| CAM-20-DP-XX | 2' | 250 | 250 | 100 | 100 | 250 | 1.81 | 2.48 | 2.50 |
| CAM-25-DP-XX | 2-1/2' | 150 | 150 | 100 | 100 | 150 | 1.97 | 2.27 | 2.66 |
| CAM-30DP-XX | 3' | 125 | 25 | 75 | 75 | 125 | 1.97 | 3.60 | 2.66 |
| CAM-40-DP-XX | 4' | 100 | 100 | 50 | 50 | 100 | 2.00 | 4.70 | 2.75 |
| CAM-60-DP-XX | 6' | 75 | 75 | - | - | 75 | 2.41 | 6.92 | 3.52 |
