Productdetails
Plaats van herkomst: China
Merknaam: JIAYAO/RUNXI/OEM/ODM
Certificering: CE, ISO9001
Modelnummer: Hydraulische slangvergrendeling
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 stuk
Prijs: US$ 1/Piece
Betalingscondities: L/C, T/T
Certificering: |
CE, ISO9001 |
Druk: |
Hoge druk |
Werktemperatuur: |
Hoge temperatuur |
Draadtype: |
Inwendige draad |
Installatie: |
Kokertype |
Materiaal: |
Messing/Aluminium/Staal |
Certificering: |
CE, ISO9001 |
Druk: |
Hoge druk |
Werktemperatuur: |
Hoge temperatuur |
Draadtype: |
Inwendige draad |
Installatie: |
Kokertype |
Materiaal: |
Messing/Aluminium/Staal |

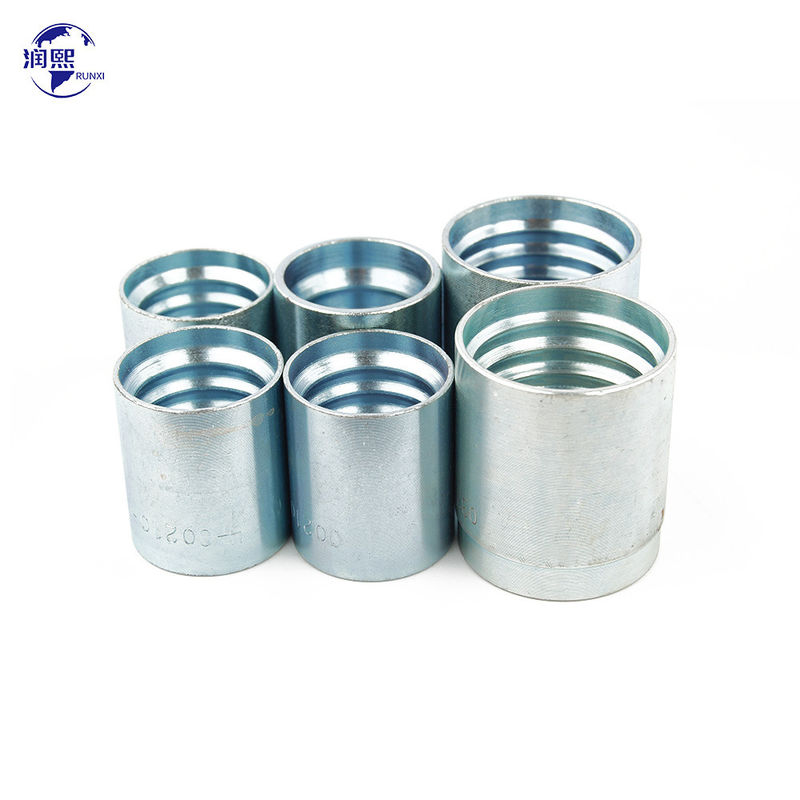

met een vermogen van niet meer dan 10 kWzijn ontworpen om de slang stevig op de bevestiging te krimpen, waardoor een lekvrije verbinding ontstaat.
Verkrijgbaar in verschillende vormen en afmetingen voor verschillende soorten en afmetingen slangen.
- Ferrule voor gebreide/spiraaldraad slang
- Ferrule voor SAE 100R1AT/DIN20022 1ST slang
- Ferrule voor SAE 100R1AT/DIN20022 1SN slang
- Ferrule voor SAE 100R2AT/DIN20022 2ST slang
- Ferrule voor SAE 100R2AT/DIN20022 2SN slang
- Ferrule voor 4SH/4SP/R12 slang
- Ferrule voor SAE 100R7 thermoplastische slang
- Ferrule voor SAE 100R14 PTFE slang
- Ferrule voor SAE 100R5 slang
- Ferrule voor SAE 100R13 thermoplastische slang
Deze ferrels worden gebruikt bij het krimpen van de staart van hydraulische slangen met mannelijke of vrouwelijke aansluitingen.
Houding van de vergroting
| SAE 100R1AT/DIN20022 1SN Slangsluiting | |||
| Deel nr. | HOSE BORE | Afmetingen | |
| DN | DASH | L | |
| 00110-03 | 5 | 03 | 24.5 |
| 00110-04 | 6 | 04 | 30 |
| 00110-05 | 8 | 05 | 31 |
| 00110-06 | 10 | 06 | 32 |
| 00110-08 | 12 | 08 | 34 |
| 00110-10 | 16 | 10 | 37 |
| 00110-12 | 20 | 12 | 43 |
| 00110-16 | 25 | 16 | 50 |
| 00110-20 | 32 | 20 | 59 |
| 00110-24 | 40 | 24 | 74 |
| 00110-32 | 50 | 32 | 78 |
| Deel nr. | DN | DASH | L |
| 00210-04 | 6 | 4 | 30 |
| 00210-05 | 8 | 5 | 31 |
| 00210-06 | 10 | 6 | 32 |
| 00210-08 | 12 | 8 | 34 |
| 00210-10 | 16 | 10 | 37 |
| 00210-12 | 20 | 12 | 43 |
| 00210-16 | 25 | 16 | 50 |
| 00210-20 | 32 | 20 | 59 |
| 00210-24 | 40 | 24 | 74 |
| 00210-32 | 50 | 32 | 78 |
| Deel nr. | HOSE BORE | Afmetingen | ||
| DN | DASH | D | L | |
| P03310-03 | 5 | 3 | 21 | 23 |
| P03310-04 | 6 | 4 | 23 | 30.5 |
| P03310-05 | 8 | 5 | 24 | 30 |
| P03310-06 | 10 | 6 | 26 | 32 |
| P03310-08 | 12 | 8 | 29 | 34 |
| P03310-10 | 16 | 10 | 33 | 37 |
| P03310-12 | 20 | 12 | 37 | 42 |
| P03310-16 | 25 | 16 | 46 | 51 |
| P03310-20 | 32 | 20 | 59 | 59 |
| P03310-24 | 40 | 24 | 74 | |
| P03310-32 | 50 | 32 | 78 | |
| 代号 | 软管 HOSE BORE (Softbukslang) | 尺寸 DIMENSIES | |
| Deel nr. | Openbare binnenweg | 标号DASH | L |
| 00400-04 | 6 | 4 | 37.5 |
| 00400-06 | 10 | 6 | 39 |
| 00400-08 | 12 | 8 | 41 |
| 00400-10 | 16 | 10 | 43 |
| 00400-12 | 20 | 12 | 51 |
| 00400-16 | 25 | 16 | 61.5 |
| 00400-20 | 32 | 20 | 67.5 |
| 00400-24 | 40 | 24 | 75 |
| 00400-32 | 50 | 32 | 79 |
