Productdetails
Plaats van herkomst: China
Merknaam: JIAYAO/RUNXI/OEM/ODM
Certificering: ISO9001:2008
Modelnummer: Hoogdrukflexible slang
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 meter
Prijs: US$ 1/Meter
Betalingscondities: L/C, T/T
Temperatuurclassificatie: |
Hoog-/laagtemperatuurleidingen |
MPa Classfication: |
Hoge druk het Door buizen leiden |
Standaard: |
ASTM, GB, API, DIN, JIS |
Diameter: |
13-243 mm |
Gemiddeld: |
Vloeistof/gas/olie/stoom/water/chemische stoffen |
Materiaal: |
Roestvrij staal |
Temperatuurclassificatie: |
Hoog-/laagtemperatuurleidingen |
MPa Classfication: |
Hoge druk het Door buizen leiden |
Standaard: |
ASTM, GB, API, DIN, JIS |
Diameter: |
13-243 mm |
Gemiddeld: |
Vloeistof/gas/olie/stoom/water/chemische stoffen |
Materiaal: |
Roestvrij staal |

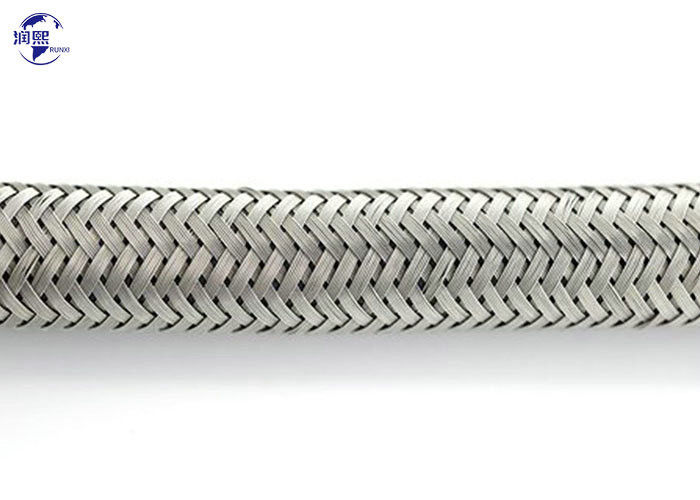

Flexibel metalen roestvrijstalen slang:
Metalen flexibele slang die wordt gebruikt voor het vervoer van allerlei soorten medium is een soort van flexibel element gemaakt van roestvrij staal rimpelslang bestaande uit een buitenste gevlochten laag,een of meerdere lagen draad- of stalen gordelnetten, met verbindingen of flenzen aan beide uiteinden.
De flexibele metalen slang kan op grote schaal worden gebruikt in systemen zoals water, stoom, hete olie en gas met hun weerstand tegen druk en flexibele structuur.
Ze worden gebruikt voor het geleiden van vloeistoffen, het compenseren van problemen die voortvloeien uit de installatie en het absorberen van trillingen en uitbreidingen.
Flexible metalen slangen kunnen worden versterkt door middel van dubbele vlechten om hun weerstand tegen druk en omgevingsomstandigheden te vergroten.Het is ook mogelijk om ze te versterken met veren met verschillende draaddiktes of met banden om hun levensduur te verlengen voor een strengere milieuvriendelijkheid.
Gewoonlijk:
√ Corrosiebestendigheid
√ Hoogtemperatuurweerstand, lage temperatuurweerstand
√ lichtgewicht
√ Klein volume
√ Goed flexibele werking
Verschillende verbindingstypen:
* BSPT Taper Man,
* BSP Cone Vrouw met draaiende moer
* BSP Vlak gezicht Vrouw met draaiende moer
* DIN2828 Camlock koppelingen
* NPT-toebehoren
* Vliesverbindingen, de vliescodes kunnen DIN2500, ANSI B 16 zijn.5, JIS B2210-84
| Soorten flexibele metalen slangen | Hoge druk gevlochten flexibel slang Medium druk gevlochten flexibele slang Ringvormige flexibele roestvrijstalen slang Helicaal flexibel roestvrijstalen slang Flexibel spiraalvormig gebreide slang Standaard flexibele roestvrijstalen slang Ultra zware wandgefleide slang |
| Materiaalkeuze | Roestvrij staal 321, 304, 316L |
| Selectie van de werkdruk | Hoogdruk/Middeldruk/Laagdruk |
| Temperatuurbestendig | Hoogtemperatuur/lage temperatuur |
| Selectie van armaturen | Flexibel metalen slangmontage beschikbaar, met eindtoebehoren en flenzen |
| Toepassing | Breed gebruikt in de olie-, chemische industrie, luchtvaart, metallurgie, elektriciteit, gas, bouw, mechanische, bouw, ijzer en staal, papier, stof, geneeskunde,voedsel en vaten voor het vervoer van water, stoom, olie, chemicaliën, enz. |
Bouw van flexibele metalen slang
Innerlijke kern:
Geaffineerd roestvrij staal
• Flexible metalen slangen met een sterkte van de kern van roestvrij staal zijn verkrijgbaar in 304, 321 en 316L roestvrij staal
· Roestvrijstalen buizen gevormd in golven parallel aan elkaar
• Op verzoek beschikbaar optie Helical / Winding
Buitenkern:
Geflechte vlekken van roestvrij staal
· Koop golvende kernslangen zonder lagen, enkel of dubbel gevlochten
· Buitenste vlechtlagen van flexibele metalen slangen van 304 roestvrij staal
Zie de code van de vlechtlaag onderaan deze tabel
Voordelen van een flexibele metalen slang:
· Alle metalen slangen - gegolfde kern van roestvrij staal, afzonderlijk verkocht of met gevlochten staallagen
• De druktoleranties omvatten volledig vacuüm ten opzichte van de in de onderstaande specificatietabel vermelde
· Toepassingsgebied Temperatuur van cryogene tot 1500° F
· Voldoet aan of overschrijdt ISO 10380 bij maximale werkdruk
Flexibel metalen slangformaat:
| Technische gegevens voor metalen flexibele hogedrukslangen | |||||||
| Geflechten | I.D. | Overdosis | Min.bendradius | Drukwaarden bij 20°C | Gewicht/voet | ||
| laagjes | Static | Dynamisch | WP. | Bloeddruk. | Pondjes. | ||
| Inch | Inch | Inch | Inch | PSI | PSI | ||
| 1 | 1/4 | 0.51 | 2.25 | 4.5 | 2500 | 10000 | 0.19 |
| 2 | 0.56 | 3 | 6 | 3250 | 13000 | 0.3 | |
| 1 | 3/8 | 0.67 | 3 | 6 | 2625 | 10500 | 0.31 |
| 2 | 0.73 | 4 | 8 | 3250 | 13000 | 0.51 | |
| 1 | 1/2 | 0.83 | 4.5 | 7.5 | 2000 | 8000 | 0.39 |
| 2 | 0.89 | 6 | 10 | 3200 | 12800 | 0.63 | |
| 1 | 3/4 | 1.16 | 6 | 9 | 1525 | 6100 | 0.59 |
| 2 | 1.26 | 8 | 12 | 2625 | 10500 | 0.96 | |
| 1 | 1 | 1.43 | 6.75 | 10.5 | 1375 | 5500 | 0.73 |
| 2 | 1.54 | 9 | 14 | 2050 | 8200 | 1.1 | |
| 1 | 1-1/4 | 1.87 | 4.5 | 13.5 | 1125 | 4500 | 1.32 |
| 2 | 1.98 | 6 | 18 | 1800 | 7200 | 2.02 | |
| 1 | 1-1/2 | 2.19 | 5.25 | 16.5 | 1025 | 4100 | 1.56 |
| 2 | 2.25 | 7 | 22 | 1750 | 7000 | 2.55 | |
| 1 | 2 | 2.65 | 6.75 | 18 | 850 | 3400 | 1.93 |
| 2 | 2.78 | 9 | 24 | 1325 | 5300 | 3.14 | |
| 1 | 2-1/2 | 3.42 | 7.5 | 19.5 | 625 | 2500 | 2.72 |
| 2 | 3.53 | 10 | 26 | 1125 | 4500 | 4.23 | |
| 1 | 3 | 3.98 | 11.25 | 24 | 563 | 2250 | 3.2 |
| 2 | 4.09 | 15 | 32 | 1000 | 4000 | 4.72 | |
| 1 | 4 | 4.92 | 15 | 30 | 363 | 1450 | 3.79 |
| 2 | 5.03 | 20 | 40 | 625 | 2500 | 5.48 | |
| 1 | 6 | 7.12 | 22.5 | 45 | 275 | 1100 | 7.01 |
| 2 | 7.26 | 30 | 60 | 413 | 1650 | 9.57 | |
| 1 | 8 | 9.34 | 30 | 60 | 200 | 800 | 11.38 |
| 2 | 9.56 | 40 | 80 | 300 | 1200 | 15.45 | |
| Opmerking: De gegevens zijn gebaseerd op 20°C. De druk neemt af naarmate de omgevingstemperatuur toeneemt. | |||||||
Metalen golvende slangen hebben een buigbare en buigbare structuur; betrouwbaar, snel en gemakkelijk te verbinden met tijdbesparende, druk- en temperatuurbestendige slangen.
Met flexibele metalen slangen zonder vlechten worden de problemen van stijve aansluiting weggenomen.en mouwen in plaats van montage met elementenMetalen golvende slang is een industriële slang voor algemeen gebruik en is verkrijgbaar in verschillende soorten roestvrij staal, waaronder ss304, 321,316L
Complexe metalen slangen met een lange levensduur; praktisch, veilig, snel en gemakkelijk te installeren.
