Productdetails
Plaats van herkomst: China
Merknaam: JIAYAO/RUNXI/OEM/ODM
Certificering: CE, ISO9001
Modelnummer: SS Quick Connect koppelingen
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 stuk
Prijs: US$ 1/Piece
Betalingscondities: L/C, T/T
Verbinding: |
Mannetje & Wijfje |
Structuur: |
Controle |
Flexibel of stijf: |
Rigid |
Naam van het product: |
Snelle koppeling |
Standaard: |
Standaard |
Materiaal: |
Roestvrij staal |
Verbinding: |
Mannetje & Wijfje |
Structuur: |
Controle |
Flexibel of stijf: |
Rigid |
Naam van het product: |
Snelle koppeling |
Standaard: |
Standaard |
Materiaal: |
Roestvrij staal |

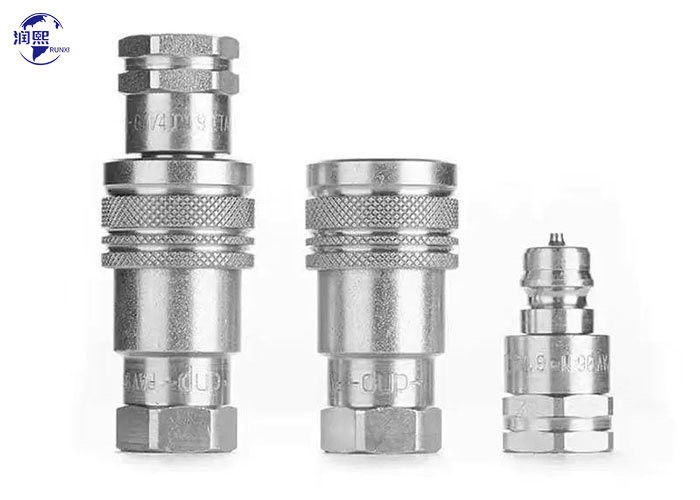

Stainless Steel Quick Connect koppelingenzijn ontworpen om slangen, leidingen of uitrusting snel aan te sluiten en los te maken, zonder dat gereedschap of speciale vaardigheden nodig zijn.De koppelingen zijn gemaakt van hoogwaardig roestvrij staal,die een uitstekende weerstand biedt tegen roestDe snelkoppelingen van roestvrij staal zijn geschikt voor toepassingen onder hoge druk en hoge temperatuur.
Gebeurtenis:
1Er zijn poppetkleppen beschikbaar om ontkoppelde lekken te voorkomen.
2De poppetventielen openen zich automatisch bij koppeling, binnen de nominale werkdruk, om de snelheid te behouden.
3De kritieke onderdelen zijn gehard voor duurzaamheid.
4Een beveiligd bal-vergrendelingsmechanisme houdt de twee overeenkomstige onderdelen bij elkaar.
5.Vermijding van slangtorsies als gevolg van de mogelijkheid van beweging in gekoppelde positie.
6De stopcontact en de stopcontact zijn met precisie bewerkt uit massief staafmateriaal.
7Oppervlaktebehandeling Cr III
8. Voldoet aan de norm van ISO A. Compatibel met PARKER 6600-serie, FASTER ANV-serie, AEROQUIP 5600-serie, HANSEN HA 15000-serie, Tomco A5600-serie,Stucchi BIR-serie en Dixon K-serie hydraulische snel loskoppeling
Standardconstructie en optie:
StandaardISO7241-B, ISO16028, Uitwisselbaar met ISO 16028 en ISO 7241-A standaard snelkoppelingen.
Toepassing:
- Voor snelle en veilige vloeistofoverdracht tussen leidingen, slangen, tanks en apparatuur (gebruikt voor bouwmachines, bosbouwmachines, hydraulische machines en olieapparatuur).
- wordt veel gebruikt in pneumatische en hydraulische systemen voor het aansluiten van slangen, cilinders, kleppen en andere componenten.
- Ook gebruikt in landbouw toepassingen voor het aansluiten van irrigatiesystemen, pompen en slangen.
Parameters voor snelle koppeling:
| Snelle koppeling | |||||||
| Artikel 1 | LS | ØD | HS | Een | T | ||
| E102-02SF | 49.5 | 26 | 19*6 | 13 | G1/4 NPT1/4 | ||
| E102-03SF | 56 | 31.5 | 22*6 | 14 | G3/8 NPT3/8 | ||
| E102-04SF | 66 | 39 | 27*6 | 16 | G1/2 NPT1/2 | ||
| E102-06SF | 80 | 48 | 34*6 | 18 | G3/4 NPT3/4 | ||
| E102-08SF | 95.5 | 58 | 41*6 | 21 | G1 NPT1 | ||
| Snelle koppeling | ||||||
| Artikel 1 | LP | C | HS | T | ||
| E102-02PF | 35.5 | 14.5 | 17*6 | G1/4 NPT1/4 | ||
| E102-03PF | 36.5 | 21.5 | 22*6 | G3/8 NPT3/8 | ||
| E102-04PF | 43.5 | 27 | 27*6 | G1/2 NPT1/2 | ||
| E102-06PF | 57 | 28 | 35*6 | G3/4 NPT3/4 | ||
| E102-08PF | 59.5 | 36 | 41*6 | G1 NPT1 | ||
| Grootte (in) |
ISO (mm) |
Maximale werkdruk (bar) |
Nominale stroom (l/m) |
Min-blaasdruk (bar) |
Vloeistofverlies (ml-cc) |
||
| Verbinding | Verbinding | Mannelijk | Vrouwelijke | ||||
| 1/4 | 6.3 | 400 | 12 | 1900 | 1900 | 1900 | 0.008 |
| 3/8 | 10 | 350 | 23 | 1600 | 1560 | 1780 | 0.01 |
| 1/2 | 12.5 | 350 | 45 | 1770 | 1700 | 1590 | 0.012 |
| 3/4 | 20 | 350 | 74 | 1580 | 1660 | 1420 | 0.015 |
| 1 | 25 | 350 | 100 | 1840 | 1600 | 1470 | 0.02 |
| 1-1/4 | 31.5 | 350 | 189 | 1530 | 1470 | 1400 | 0.03 |
| 1-1/2 | 40 | 230 | 288 | 800 | 700 | 320 | 0.05 |
| 2 | 50 | 150 | 379 | 600 | 600 | 280 | 0.1 |
