Productdetails
Plaats van herkomst: China
Merknaam: JIAYAO/RUNXI/OEM/ODM
Certificering: ISO9001:2008
Modelnummer: EN 853 1SN/SAE100 R1
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 meter
Prijs: US$ 1
Betalingscondities: L/C, T/T, D/P
Standaard: |
SAE100/DIN En853 |
Materiaal: |
Nitrilrubber |
Vermogen: |
Rubber olie slang |
Kleur: |
Zwart |
Toepassing: |
Olie koelsysteem |
Naam van het product: |
Hydraulische slang met vlechtdraad |
Standaard: |
SAE100/DIN En853 |
Materiaal: |
Nitrilrubber |
Vermogen: |
Rubber olie slang |
Kleur: |
Zwart |
Toepassing: |
Olie koelsysteem |
Naam van het product: |
Hydraulische slang met vlechtdraad |
DIN EN853 1SN
Productstructuur:

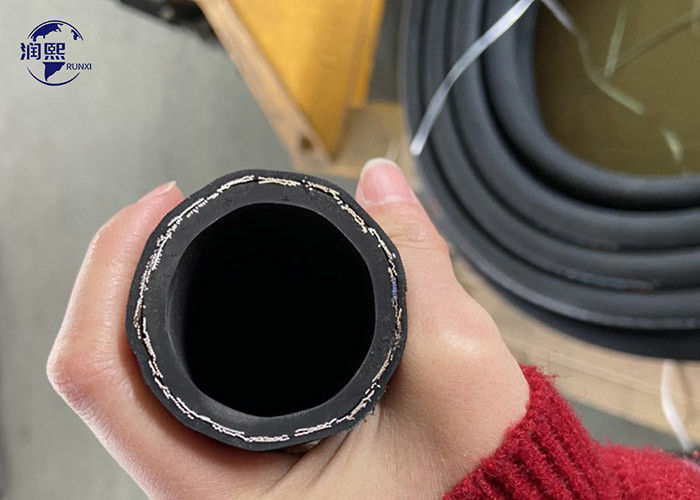

Een hoge druk-hydraulische slang met een steeldraad van rubber met vlechten-Deze slang bestaat uit een binnenbuis van oliebestendige synthetische rubber, een enkele stalen draad met vlechtversterking,met een oppervlak van niet meer dan 10 mm,.
|
Grootte
|
Grootte
|
I.D. |
W.D.
|
Overdosis
|
W.P.
|
P.P.
|
Bloeddruk |
Min B.R.
|
W.T.
|
||||||||
| mm | Inches | Min. | Maximaal | Min. | Maximaal | Min. | Maximaal | Maximaal | MPa | Psi | MPa | Psi | MPa | Psi | Inch | mm |
KG/m
|
| 5 | 3/16 | 4.6 | 5.4 | 9.0 | 10.0 | 11.9 | 13.5 | 12.5 | 25 | 3625 | 50 | 6090 | 84 | 14500 | 3.54 | 90 | 0.20 |
| 6.3 | 1/4 | 6.2 | 7.0 | 10.6 | 11.6 | 15.1 | 16.7 | 14.1 | 22.5 | 3260 | 45 | 5580 | 77 | 13050 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 21.5 | 3120 | 43 | 5075 | 70 | 12325 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 18 | 2610 | 36 | 4570 | 63 | 10440 | 5.12 | 130 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.1 | 22.2 | 23.8 | 21.4 | 16 | 2320 | 32 | 4060 | 56 | 9280 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.5 | 13 | 1885 | 26 | 3045 | 42 | 7540 | 7.87 | 200 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.5 | 10.5 | 1520 | 21 | 2540 | 35 | 6090 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 37.1 | 39.1 | 36.6 | 8.8 | 1280 | 17.5 | 2030 | 28 | 5075 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 6.3 | 910 | 8.7 | 1260 | 15 | 3625 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.1 | 5 | 725 | 7 | 1015 | 10 | 2900 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.7 | 65.1 | 68.3 | 65.5 | 4 | 580 | 5.2 | 750 | 8 | 2320 | 24.80 | 630 | 2.00 |
SAE100 R1
Hoogdrukslang is gemaakt van binnenste rubber, middelste rubber, een laag draadhout en buitenste rubber.
Een stalen draad van rubber gevlochten hoge druk hydraulisch Schroef:
Deze slang moet bestaan uit een binnenbuis van oliebestendige synthetische rubber, een enkel staaldraad-fluitversterking en een olie- en weersbestendige synthetische rubberdekking.
Doel:Geschikt voor hydraulische vloeistoffen op basis van aardolie en water.
Werktemperatuur:-40 oC tot +100 oC.
Een hydraulische slang wordt overal gebruikt in een hydraulisch systeem dat een flexibele verbinding tussen twee vloeistofpoorten vereist.Een hydraulische slang is een synthetische rubberbuis omgeven door een soort flexibele sterkteverhogende winding, zoals metaal of vezels, en vervolgens bedekt met een ander karkas van rubber
1De binnenste en buitenste rubberlagen zijn gemaakt van synthetisch rubber met een uitstekende oliebestendigheid.
2De versterkingslaag is gemaakt van chemische vezels met een hoge sterkte.
3De temperatuur van het transmissiemedium is - 40 °C - + 55 °C.
Brekingsdruk: meer dan 4 keer de werkdruk.
|
Openbaar 规格 Grootte
|
英制 规格 Grootte
|
Innerlijk I.D.
|
增强laagdiameter W.D.
|
Buitenweg Overdosis
|
Maximum werkdruk W.P.
|
testdruk P.P.
|
Het kleinste. 爆破 druk Bloeddruk
|
Het kleinste. - Het is een stuk. Min B.R.
|
Gewicht W.T.
|
||||||||
| Het kleinste. | Maximum | Het kleinste. | Maximum |
A 型
|
AT 型
|
||||||||||||
| mm | Inches | Min. | Maximaal | Min. | Maximaal | Min. | Maximaal | Maximaal | MPa | Psi | MPa | Psi | MPa | Psi | Inch | mm |
KG/m
|
| 5 | 3/16 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 | 0.20 |
| 6.3 | 1/4 | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 4.92 | 125 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 8.07 | 205 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 24.8 | 630 | 2.00 |
